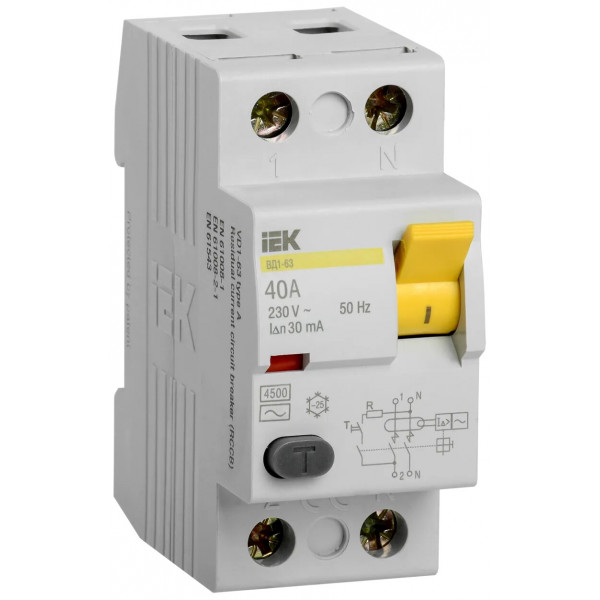

УЗО (ВДТ) двухполюсный IEK ВД1-63 40А AC30
Техническая информация:
Выключатели дифференциальные IEK ВД1-63 электромеханические предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Исполнения с уставкой срабатывания 300 мА используют для групповой защиты электрооборудования от пожара, вызванного возгоранием изоляции проводов и кабелей от дифференциального тока. Эксплуатация выключателей допускается только при наличии включенного последовательно с ними автоматического выключателя с защитой от сверхтоков. Изделия сохраняют работоспособность при обрыве нулевого рабочего проводника.
Особенности:
- электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника
- кнопка «ТЕСТ» для проверки работоспособности устройства и правильности подключения
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения
- индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки
- возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN
- дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги
| Соответствие стандартам | ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02 |
| Номинальное напряжение частотой 50 Гц | 230 В |
| Номинальный ток In | 40 А |
| Рабочая характеристика при наличии дифференциального тока | АС |
| Число полюсов | 2 |
| Номинальный отключающий дифференциальный ток IΔn | 30 мА |
| Номинальный условный ток короткого замыкания Inc | 4500 А |
| Время отключения при номинальном дифференциальном токе | не более 40 мс |
| Электрическая износостойкость | 4000 циклов В-О |
| Механическая износостойкость | 10000 циклов В-О |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Наличие драгоценных металлов | 1,2 - 4,0 г |
| Максимальное сечение подсоединяемых проводников | 50 мм² |
| Масса | 200 г |
| Диапазон рабочих температур | -25...+40 ˚С |
| Ширина | 36 мм |
| Высота | 82 мм |
| Глубина | 74 мм |
